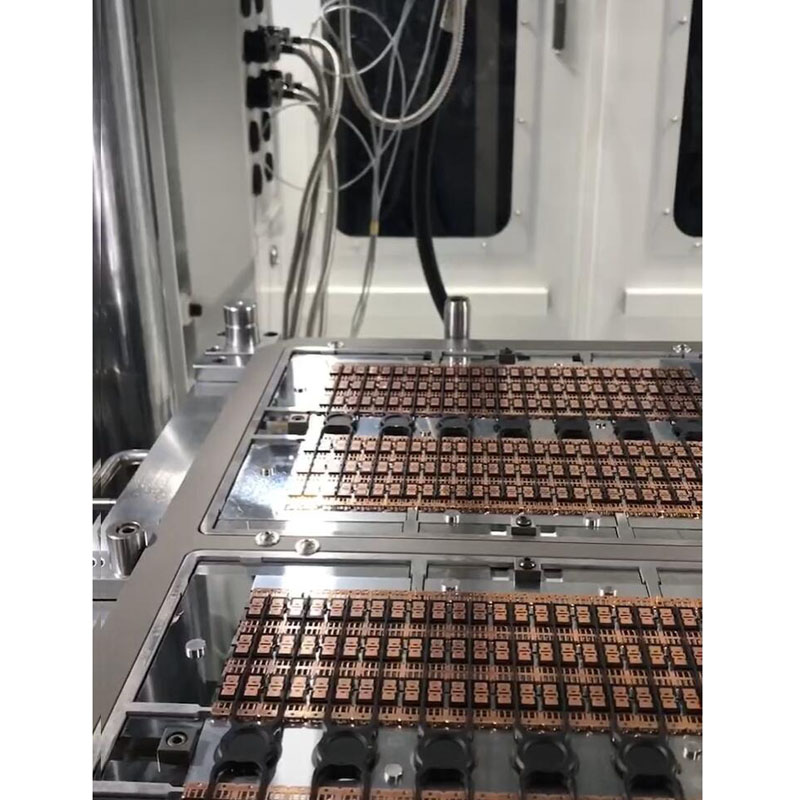

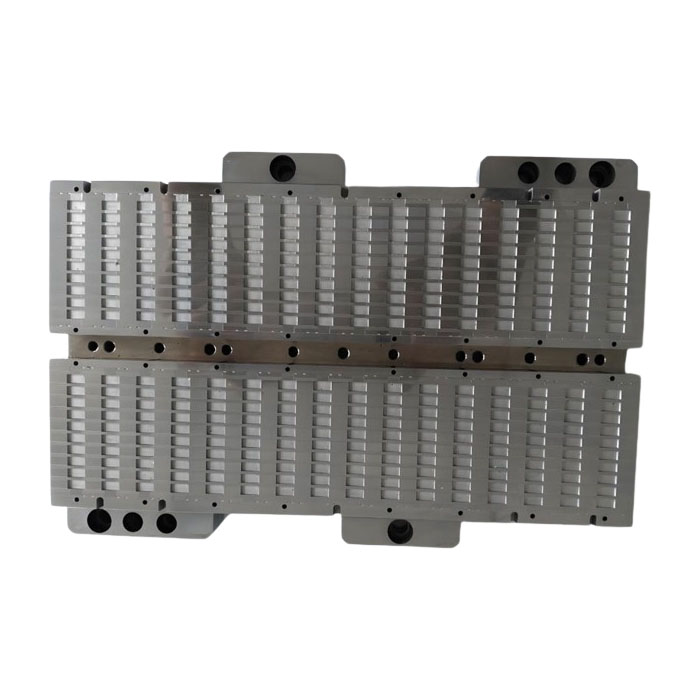

플립 칩 및 칩 온 보드용 IC 패키징 금형

XP Mold는 중국의 플립 칩 및 칩 온보드 제조업체 및 공급업체를 위한 선도적인 전문 IC 패키징 금형입니다. 우리 전문가 팀은 높은 수준의 정밀도와 기능성을 충족하는 이러한 금형 제작에 대한 심오한 지식과 전문 지식을 보유하고 있습니다.

플립 칩 및 칩 온보드용 IC 패키징 금형이란 무엇입니까?

플립칩 패키징용 플라스틱 금형으로 약칭되는 IC 플립칩 플라스틱 금형은 플립칩 패키징 공정에 필요한 플라스틱 포장 부품을 제조하는 데 사용되는 특수 금형입니다. 플립칩 패키징 기술은 "플립칩 마운팅" 또는 "플립칩 패키징 방식"이라고도 하며, 칩 위의 범프를 직접 연결하여 칩과 기판 사이의 전기적 연결 및 기계적 고정을 이루는 칩 패키징 기술입니다. 기판에. 플라스틱 몰드는 이 포장 과정에서 플라스틱 패키지를 성형하는 데 중요한 도구 역할을 합니다.


Flip Chip 및 Chip on Board용 IC Packaging Mold의 기술적 특징은 무엇입니까?

● 패키징 방식: 플립칩 패키징 기술은 추가 와이어 없이 칩의 범프를 기판에 직접 연결한다는 점에서 기존 와이어 본딩과 다릅니다. 이를 통해 더 높은 패키징 밀도와 더 짧은 신호 전송 경로를 달성합니다.

● 금형 설계: 플립칩 패키징용 플라스틱 오버몰드 금형 설계에서는 패키지의 정밀도, 신뢰성 및 생산 효율성을 보장하기 위해 칩 크기, 범프 레이아웃, 기판 구조 및 포장 재료의 특성을 고려해야 합니다.

● 재료 선택: 금형 재료는 일반적으로 고압, 고온 및 여러 사출 성형 주기를 견딜 수 있는 초경, 스테인리스강 및 기타 재료와 같이 고강도, 내마모성 및 내부식성을 위해 선택됩니다.

● 제조 공정: 금형 제조 공정은 설계, 가공, 조립, 디버깅을 포함한 여러 단계를 포함합니다. 금형의 정확성과 내구성을 보장하려면 정밀한 기계 가공과 사출 성형 기술을 사용해야 합니다.


IC 패키징 금형 공급업체로 XP 금형을 선택하는 이유는 무엇입니까?

1. 포괄적인 서비스: 우리는 금형 설계, 금형 제작 및 사출 성형에 이르기까지 모든 범위의 서비스를 제공합니다.

2. 전문 기술팀: 금형 업계에서 10년 이상의 경험을 보유한 당사 팀은 모든 기술 문제를 능숙하게 처리합니다.

3. 정밀 기계: 우리는 독일과 일본에서 수입한 첨단 기계 및 테스트 장비를 사용하여 최고의 품질을 보장합니다.





핫 태그: 플립 칩 및 칩 온보드용 IC 포장 금형, 중국, 제조업체, 공급업체, 공장, 맞춤형, 고급, 고정밀
