금형 제조에서 "고정밀"은 사람들이 많이 사용하는 용어 중 하나이지만 작업 현장에서는 매우 다른 의미를 가질 수 있습니다. 내가 함께 일한 몇 년 동안커넥터 금형광학 부품에서 높은 정밀도는 단지 도면의 숫자가 아닙니다. 이는 반복 실행 중에 금형이 어떻게 작동하는지, 시험 피팅 중에 얼마나 많은 조정이 필요한지에 관한 것입니다.
표준 삽입물이 종이에 괜찮아 보이는 한 프로젝트를 기억합니다. 처음 몇 장의 사진은 괜찮았지만 세 번째 배치에서는 작은 정렬 오류로 인해 가장자리에 플래시가 발생했습니다. 정밀 인서트로 교체했더니 갑자기 문제가 사라졌습니다. 바로 그때 제가 정말 마음에 들었습니다. 중요한 것은 종이의 완벽함이 아니라 생산의 안정성입니다.
자세한 비교는 다음을 참조하세요.정밀 인서트와 표준 인서트
.
관용은 종종 오해됩니다. 일부 엔지니어들은 엄격할수록 항상 더 좋다고 생각하지만 실제로는 공차가 응용 분야와 일치해야 합니다.
예를 들어, 중요하지 않은 위치 지정 기능에서 ±0.002mm를 시도한 적이 있습니다. 가공 비용은 치솟았지만 부품 성능은 눈에 띄게 좋아지지 않았습니다. 반면에 중요한 기준면은 ±0.005mm 이상이 필요합니다. 차이점은 숫자만이 아니라 일관성입니다.
우리는 그것을 꼭 맞는 퍼즐 조각으로 생각하고 싶습니다. 가장자리가 너무 느슨하면 금형이 이동합니다. 너무 꽉 조이면 조립하는 데 어려움을 겪습니다. 어느 쪽이든 시간이 많이 걸리고 공구 수명을 단축시키는 응력이 발생할 수 있습니다. 실제로 중요한 부분에서 공차를 올바르게 설정하는 것이 비결입니다.

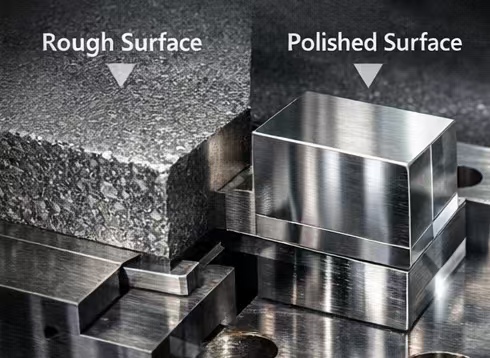

표면 마감은 종종 과소평가됩니다. 광택이 나는 표면은 보기에만 좋은 것이 아닙니다. 이는 인서트가 제자리에 미끄러지는 방식, 하중이 분산되는 방식, 시간이 지남에 따라 마모가 발생하는 방식에 영향을 미칩니다.
실제로 우리는 밀봉 영역, 접촉면 및 눈에 보이는 제품 표면과 같은 기능적 표면에 중점을 둡니다. 플라스틱이나 기타 인서트에 닿지 않는 내부 영역은 극단적인 광택이 필요하지 않습니다. 어디에서나 경면 마감을 했지만 성능이 향상되지 않고 비용과 리드 타임만 늘어난 경우를 본 적이 있습니다.
표면 마감이 금형 동작에 어떤 영향을 미치는지 실제 사례를 살펴보세요.
반복성은 진정한 정밀 인서트와 표준 인서트를 구분하는 요소입니다. 인서트가 한 번만 맞는 것만으로는 충분하지 않습니다. 분해, 청소, 부품 교체 후에는 원래 위치로 돌아가야 합니다.
커넥터 몰드 및광학 부품특히 민감합니다. 정렬이 0.01mm만 이동해도 제품 결함이 발생하거나 플래시가 증가할 수 있습니다. 내 경험에 따르면 설계를 확정하기 전에 반복성을 확인하면 시험 조정 시간이 절약됩니다.
때로는 참조 모서리를 표시하고 이를 확인하기 위해 작업장에서 여러 조립-분해 주기를 수행하기도 합니다. 지루하지만 건너뛰는 비용이 제작 과정에서 더 높습니다.
커넥터 몰드에 대한 자세한 내용은 다음을 참조하세요.커넥터 금형용 정밀 금형 부품
.

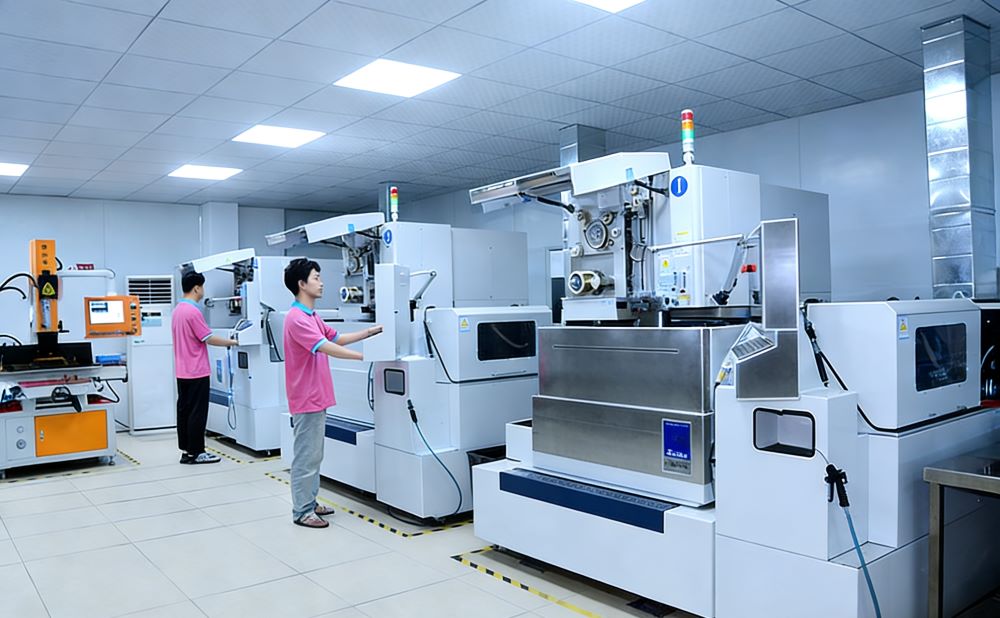

도면이 목표이지만 가공이 이를 현실로 만듭니다. CNC 기계 안정성, 절삭 매개변수, 공구 마모 및 열 효과가 모두 중요한 역할을 합니다. 완벽하게 설계된 인서트라도 공정을 제어하지 않으면 망가질 수 있습니다.
검사는 또 다른 중요한 포인트입니다. 생산이 끝날 때만 치수를 확인하면 가공 중에 드리프트를 놓치는 경우가 많습니다. 우리는 문제를 조기에 파악하기 위해 여러 단계에서 중요한 차원을 측정합니다.
고정밀 가공그것은 단지 멋진 기계에 관한 것이 아니라 반복 가능하고 통제된 프로세스에 관한 것입니다. 우리는 공정 일관성이 절대 허용 오차보다 더 중요하다는 사실을 발견했습니다.
모든 금형이 극도의 정밀도로 이점을 얻는 것은 아닙니다. 단순한 플라스틱 하우징에 고정밀 인서트를 사용하는 것은 과잉입니다. 생산 안정성을 향상시키지 않으면서 비용과 리드 타임이 늘어납니다.
다음과 같은 경우 정밀 인서트가 필요합니다.
치수 정확도는 제품 품질에 직접적인 영향을 미칩니다
여러 구성 요소가 완벽하게 결합되어야 합니다.
금형은 수십만 주기 동안 작동됩니다.
단순한 금형에서는 합리적인 공차를 지닌 표준 인서트가 좋은 성능을 발휘하는 경우가 많습니다. 용도, 재료, 생산량에 따라 적절한 정밀도 수준을 선택하는 것이 더 현명한 접근 방식입니다.
고정밀 금형 인서트단일 숫자나 표면 마감으로 정의되지 않습니다. 이는 공차 제어, 표면 품질, 맞춤, 반복성 및 가공 공정이 함께 작용한 결과입니다.
내 관점에서 볼 때 목표는 가장 작은 공차를 쫓는 것이 아닙니다. 시험 조정을 줄이고 결함을 방지하며 금형의 원활한 작동을 유지하는 등 정말 중요한 부분에서 일관되고 예측 가능하며 안정적인 성능을 달성하는 것이 중요합니다.
자세한 안내는 다음을 확인하세요.고정밀 가공 및 정밀 금형 부품 이러한 원칙이 다양한 금형에 어떻게 적용되는지 확인하세요.
