정밀 분사 금형 구성 요소 : 완벽한 플라스틱 부품의 이름없는 영웅
사출 금형 내에서 정밀 구성 요소는 "하트 밸브"와 같은 기능, 곰팡이 수명, 정확도 및 효율성을 직접 결정합니다. 다음은 8 가지 중요합니다정밀 구성 요소그리고 그들의 기술적 세부 사항 :
I. 핵심 정밀 구성 요소
1. 핫 러너 시스템
기능 : 용융 플라스틱 흐름을 정확하게 제어하여 차가운 슬러그를 제거합니다
주요 부분 :
노즐 : 보어 내성 ± 0.01mm, 티타늄 합금 방지
가열 코일 : PID 온도 제어 (± 1 ° C 변동)
혁신:XP 금형다중 점 온도 보상
2. 가이드 시스템
중요한 구성 요소 :
가이드 핀 : 경도 HRC60+, 직선 ≤0.005mm/m
부싱 : 오일 함침 흑연자가 러브레이션
표준 : 일본 JIS B5012 초-프레시션 등급
3. 배출 시스템
정밀 요소 :
배출기 핀 : SKD61 강철, 미러 광택제 (RA≤0.1μm)
리턴 핀 : 사전로드 된 스프링 방지 방지 디자인
4. 금형 인서트
미크론 레벨 가공 :
카바이드 인서트는 5 백만 사이클을 견딜 수 있습니다
나노 코팅 (예 : Altin)은 붙어있는 것을 방지합니다
5. 냉각 시스템
돌파구 :
3D 프린트 컨 포멀 냉각 (40% 효율 이득)
의료 곰팡이의 구리 합금 모듈
6. 환기 시스템
정밀 디자인 :
다단계 통풍구 (0.02-0.05mm 깊이)
소결 금속 다공성 강
7. 센서 시스템
스마트 모니터링 :
대역 압력 센서 (± 0.5% 정확도)
실시간 IR 온도 피드백
8. 빠른 곰팡이 변경 (QMC)
정밀 정렬 :
유압 클램핑 장치 (± 0.005mm 반복성)
5480 스플라인 인터페이스 중

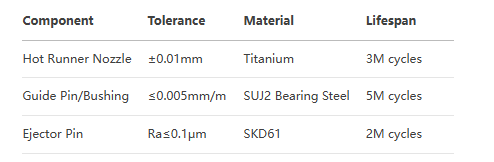

II. 기술 사양 비교
III. 산업 응용
의료 : 인슐린 펜을위한 세라믹 배출기 핀 (제로 금속 오염)
전자 장치 : 0.2mm 피치 커넥터의 텅스텐 카바이드 인서트
광학 : 나노 폴란드 코어는 PV <λ/4를 달성합니다
IV. 미래 기술
스마트 구성 요소 : 사용량 추적이있는 RFID 태그 배출기
자체 윤활 물질 : 그래 핀 코팅 (마찰 계수 0.05)
원자 수준 가공 : 하위 나노 미터 거칠기를위한 이온 빔 마감
정밀 금형 구성 요소사출 성형의 "보이지 않는 챔피언"이며, 발전으로 업계 진보를 이끌고 있습니다. 재료 혁신을 통해초 충전 가공및 스마트 모니터링, XP Mold는 정확도 표준을 지속적으로 재정의합니다.에스.
